Rowbyte Plexus 粒子插件硬核参数全解 [S02E03] - 线渲染器对象 （Lines Render Object）

2020 年 9 月 30 日AfterEffects AfterEffects 资源 免费教程 资源分享 AE 插件 原创教程评论2,9342

作者语：以下内容由千年骚狐编辑整理。转载请注明出处！感谢分享。文章源自狐狸影视城-https://fox-studio.net/36536.html

在向邻近的顶点之间绘制线条。每个顶点链接的数量，以及可以链接的最大距离可由参数控制。文章源自狐狸影视城-https://fox-studio.net/36536.html

Rowbyte Plexus 粒子插件硬核参数全解[S02E03] - 线渲染器对象（Lines Render Object）文章源自狐狸影视城-https://fox-studio.net/36536.html

1、最大连线数量 （Max No. of  Vertices to Search）

在设定的最大距离内，每个顶点可以链接其他顶点的数量。例如，值为 10，则 Plexus 的每个顶点都会搜索并连接附近的最多 10 个其他顶点。文章源自狐狸影视城-https://fox-studio.net/36536.html

2、最大距离 （Maximum Distance）

可创建连线的两个顶点之间的最大距离。文章源自狐狸影视城-https://fox-studio.net/36536.html

3、从顶点获取颜色 （Get Colors From Vertices）

勾选后，线条颜色从顶点获取。如果两个点的颜色不同，则他们之间会产生线性的颜色过渡。文章源自狐狸影视城-https://fox-studio.net/36536.html

4、从顶点获取不透明度 （Get Opacity From Vertices）

勾选后，线条的不透明度从顶点获取，如果两点的透明度不同，则他们之间会产生线性的过渡。文章源自狐狸影视城-https://fox-studio.net/36536.html

5、不透明度随距离变化 （Opacity Over Distance）

指定不透明度随距离变化的曲线。文章源自狐狸影视城-https://fox-studio.net/36536.html

6、线条粗细 （Line Thickness）

Plexus 中每条线的粗细。文章源自狐狸影视城-https://fox-studio.net/36536.html

7、线条粗细随距离 （Thickness over Distance）

指定线条的粗细在不同距离时的变化曲线。文章源自狐狸影视城-https://fox-studio.net/36536.html

8、从顶点获取缩放 （Get Scale From Vertices）

勾选后，按照每个顶点的比例缩放线条。文章源自狐狸影视城-https://fox-studio.net/36536.html

9、线条透视 （Lines Perspective Aware）

线条的透视感。启用后每条线的粗细会根据摄像机的透视关系而改变。即，近粗远细。文章源自狐狸影视城-https://fox-studio.net/36536.html

10、距离计算方式 （Calc Lines Distance）

Calc 是 Calculation 的简写，意为计算。有三种计算模式文章源自狐狸影视城-https://fox-studio.net/36536.html

  • Every Frame（逐帧）：计算每帧之间的点的聚类。会增加渲染时间。
  • Only One Frame（仅一帧）：只计算指定某帧时的距离，并将该距离用于所有帧。
  • Over Time Interval（随时间间隔）：每个一个时间段计算以刺激两点之间的距离，并平滑过渡。

11、基于哪一帧计算线条距离 （Calc Lines based on this Frame）

Rowbyte Plexus 粒子插件硬核参数全解[S02E03] - 线渲染器对象（Lines Render Object）文章源自狐狸影视城-https://fox-studio.net/36536.html

当 「距离计算方式 （Calc Lines Distance）」 选项为 「仅一帧 （Only One Frame）」 时，该选项可见。文章源自狐狸影视城-https://fox-studio.net/36536.html

将当前时间指针拖动到需要计算的哪一个画面上，点击参数后的复选框，后面的 Frame 0 将会定位到当前帧。文章源自狐狸影视城-https://fox-studio.net/36536.html

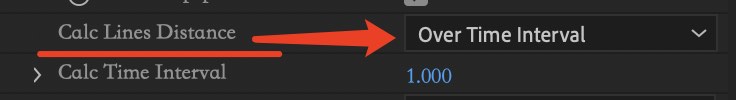

12、时间间隔 （Calc Time Interval）

Rowbyte Plexus 粒子插件硬核参数全解[S02E03] - 线渲染器对象（Lines Render Object）文章源自狐狸影视城-https://fox-studio.net/36536.html

当 「距离计算方式 （Calc Lines Distance）」 选项为 「随时间间隔 （Over Time Interval）」 时，该选项可见。文章源自狐狸影视城-https://fox-studio.net/36536.html

设置每个多长时间计算一次距离，并形成平滑的距离参数的过渡。文章源自狐狸影视城-https://fox-studio.net/36536.html

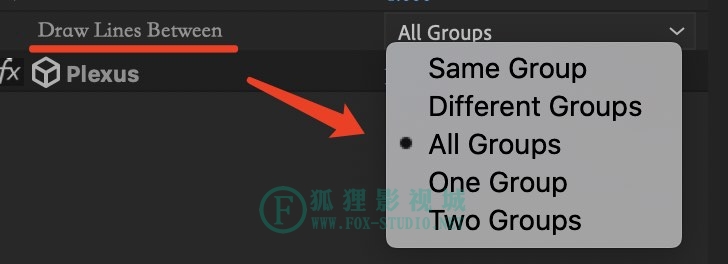

13、绘制线条方式 （Draw Lines Between）

Rowbyte Plexus 粒子插件硬核参数全解[S02E03] - 线渲染器对象（Lines Render Object）文章源自狐狸影视城-https://fox-studio.net/36536.html

设置生成线条的方式：文章源自狐狸影视城-https://fox-studio.net/36536.html

  • 同一组 （Same Group）：在同一组内的顶点创建连线
  • 不同组 （Different）：在不同组之间的顶点创建连线
  • 所有组 （All Groups）：在所有组中的顶点之间创建连线
  • 指定一个组 （One Group）：仅渲染指定组中的顶点连线
  • 指定两个组 （Two Groups）：仅渲染指定组中的顶点连线

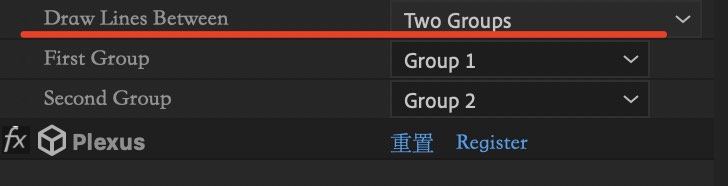

14、选择渲染的组 （First/Second Group）

当 「绘制线条方式 （Draw Lines Between）」 选项为 「指定一个组 （One Group）」 或 「指定两个组 （Two Groups）」 时，该选项可选。文章源自狐狸影视城-https://fox-studio.net/36536.html

Rowbyte Plexus 粒子插件硬核参数全解[S02E03] - 线渲染器对象（Lines Render Object）文章源自狐狸影视城-https://fox-studio.net/36536.html

设置指定的组别。需要将几何对象生成的顶点也放在该组中，才可渲染到结果。文章源自狐狸影视城-https://fox-studio.net/36536.html
