连接器是一个 「中介」，用于 「主属性」 控制 「从属属性」 的关联器。支持 AE 中的所有属性类型 （位置、旋转、缩放、透明度、颜色等）。有点像层级中的 「父子级」 连接，且比之更强大。并提供了几个很好用的具有互动的 UI 滑块。文章源自狐狸影视城-https://fox-studio.net/37069.html

使用连接器，「主属性」 将驱动一个或多个 「从属属性」，并根据主属性值自动按比率映射到从属性的值中。文章源自狐狸影视城-https://fox-studio.net/37069.html

这三种情况下非常有用：文章源自狐狸影视城-https://fox-studio.net/37069.html

• 当一个属性的改变与其他属性之间产生因果关系时。例如 「当手臂弯曲时，肱二头肌凸起的动作」，使用 「连接器」 通过前臂的旋转来驱动肱二头肌的姿态 （路径关键帧） 变化。
• 当因果关系非常多时，需要一个非常友好的，具有 UI 界面并可以互动的滑块。这个就非常好用了。
• 并且可以关联各种类型的属性，包含不限于位置、透明度、缩放、旋转、颜色等。

从属属性值 （参数），必须提前准备好关键帧 （两个及以上数量的关键帧，最大和最小值，以及中间加入更多精确控制的关键帧），因为主属性将驱动此动画的过渡。有点像在从属属性上使用时间重映射一样，类似于 Autodesk Maya 中的 「设置受驱动关键帧」。文章源自狐狸影视城-https://fox-studio.net/37069.html

当主属性值 （参数） 处于预定义的最小值 （如控制器滑块左侧位置） 时，映射出的结果是从属属性左侧关键帧 （最小值）。当主属性 （参数） 为预定义的最大值 （如控制器滑块的最右侧） 时，映射到从属属性右侧关键帧 （最大值）。文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

由于连接器使用与时间重映射相同的原理，因此它能够将几乎任何类型的属性连接到任何其他类型的属性，这使得它成为一个非常强大的工具。文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

从属属性可以是任何类型的参数。他需要提前做好一组动作的关键帧，最简易的是一个初始姿态 （起始关键帧） 和一个结束姿态 （结束关键帧）。通过在两个关键帧之间添加更多姿态 （关键帧） 可以精确的控制两种姿态中间过渡动画。文章源自狐狸影视城-https://fox-studio.net/37069.html

主属性 （Master） 可以是任何类型参数 （也可以是多维参数）。文章源自狐狸影视城-https://fox-studio.net/37069.html

滑块 （Slider）、角度 （Angle）、位置 （Position）、缩放 （Scale）、不透明度 （Opacity）、颜色 （Color） 等等。文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

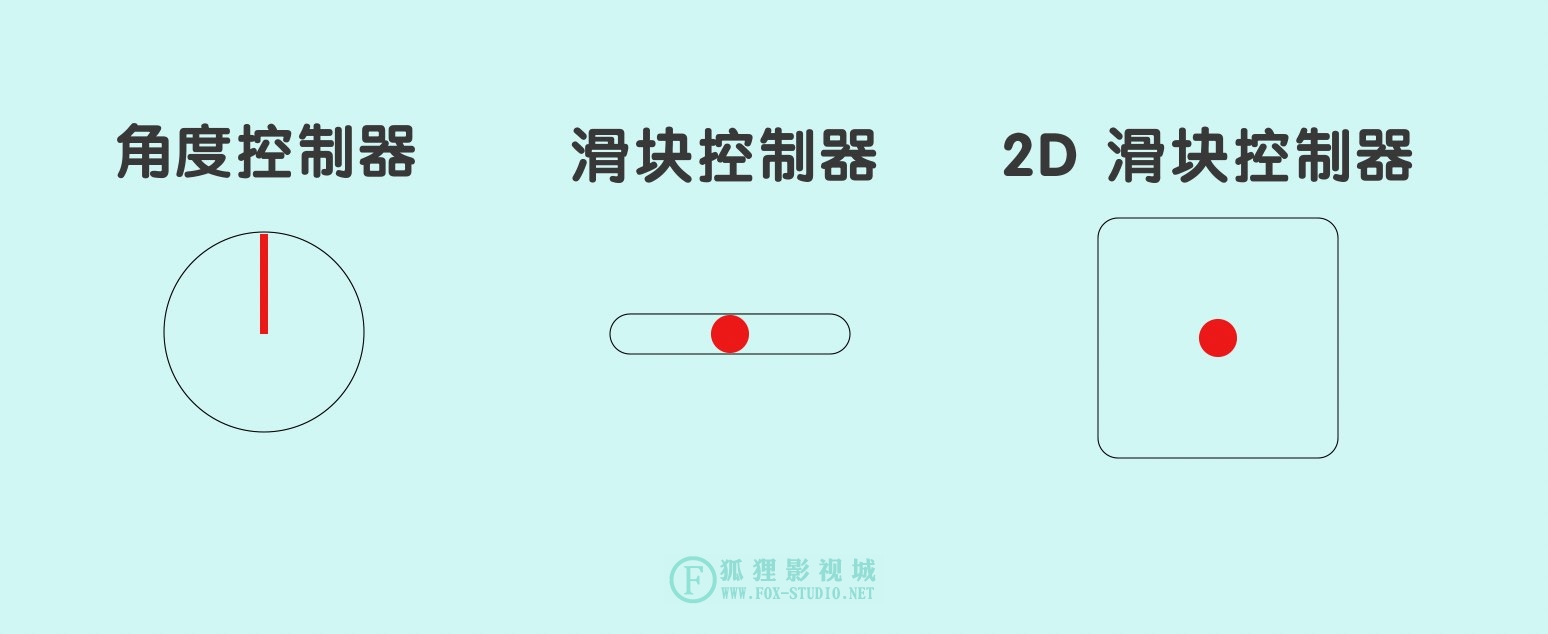

Duik 为我们提供了非常好用的 「主属性」 控制器，这些 「控制器」 图层与 「连接器」 一起使用。文章源自狐狸影视城-https://fox-studio.net/37069.html

「控制器」 是由形状层建立的具有用户界面 （UI） 互动的按钮，他不具备任何影响，仅是为 UI 互动操作而设计的。文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

这些 「控制器」 图层，都是参考图层。只能在合成中被看见，无法被渲染出去。他们是最好用的主属性控制器的代表，具有不错的 UI 设计。他们对于角色面部表情特别有用，当然也可以用于其他地方。文章源自狐狸影视城-https://fox-studio.net/37069.html

案例参考：AE Duik 角色表情绑定教程 – 三维透视感文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

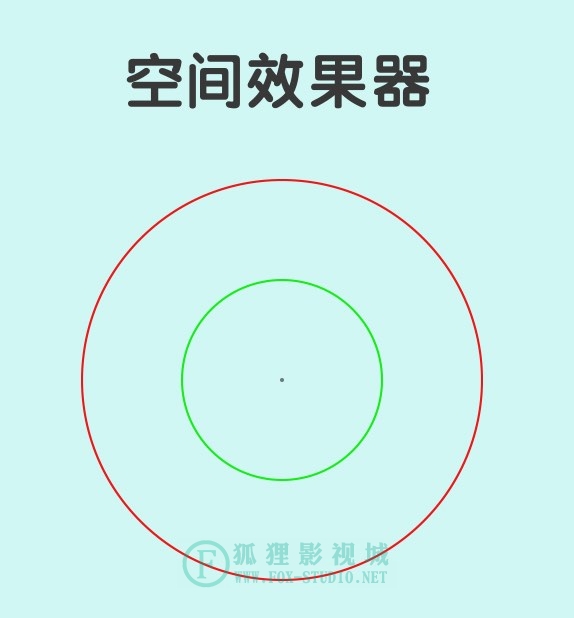

空间效果器 （Spatial Effector） 是控制从属属性最直观的方法，这有点类似 C4D 中效果器下单的衰减控制。文章源自狐狸影视城-https://fox-studio.net/37069.html

空间效果器 （Spatial Effector） 可以理解为是 C4D 软件中的衰减效果器。是通过具体 「图形」 的范围来影响对象 （从属属性） 两种姿态之间的过渡变化。在 「图形」 范围之内为一个状态，在图形范围之外为另一个状态。图形的运动方式决定了对象的变化形态。文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

贴图纹理 （Effector Map） 是通过图像的各个通道 （红绿蓝及 Alpha 通道等），来影响属性的变化方式。与空间效果器不同的是，贴图纹理使用的是类似视频素材，从中提取各个通道来影响。文章源自狐狸影视城-https://fox-studio.net/37069.html

贴图纹理 （Effector Map） 的使用方法

它测量两个层之间的角度、方向、坐标和距离等。文章源自狐狸影视城-https://fox-studio.net/37069.html

显露变换是一个辅助工具，与用于计算获取两个对象之间的各种数据。这对于我们开发原创动画，数学计算时，非常有帮助。这个工具在您具有表达式编辑经验时，会更加得心应手。文章源自狐狸影视城-https://fox-studio.net/37069.html

详细使用方法参阅：显露变换/归零器/锁定属性/分离维度 （List/Expose Transform/Zero/Lock Property/Separate Dimensions）文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

提示：设置好对象后，会显示出参考线。在该图层的效果控件中可以查看获得到的参数信息。对于自定义表达式时，非常有用。文章源自狐狸影视城-https://fox-studio.net/37069.html

1、快速设置文章源自狐狸影视城-https://fox-studio.net/37069.html

要快速设置连接器，可以按一下步骤操作：文章源自狐狸影视城-https://fox-studio.net/37069.html

1. 为需要控制的从属属性添加关键帧。一般为两个关键帧，也可以添加更多。一个初始姿态，一个结束姿态，如果还需要更多姿态，可以在初始/结束姿态中间添加更多关键帧来精确控制变化过程。间隔时间随意设置。
2. 在合成中选择从属属性

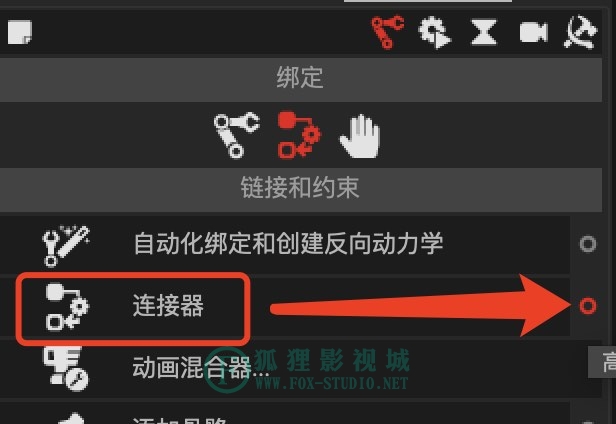

3. 单击 「连接器」 按钮

文章源自狐狸影视城-https://fox-studio.net/37069.html

Duik 将创建一个名为 「C | 连接器」 参考图层，在该层的 「效果控件」 面板中，包含主属性的控制滑块。从 0 到 100 的变化，来影响从属属性的两种姿态之间的过渡。文章源自狐狸影视城-https://fox-studio.net/37069.html

如果组成当前动画的元素非常多，想要将所有内容 「预合成」，可以使用 「控制器 （Controllers Tools）」 板块中的 「提取 （Extract）」 工具，也可以将控制器复制并粘贴到新合成中，并使用表达式链接从而进行跨合成控制。文章源自狐狸影视城-https://fox-studio.net/37069.html

在附加面板中 （「连接器」 按钮后面的小圆圈），进一步阅读以了解如何使用连接器执行更高级的操作。文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

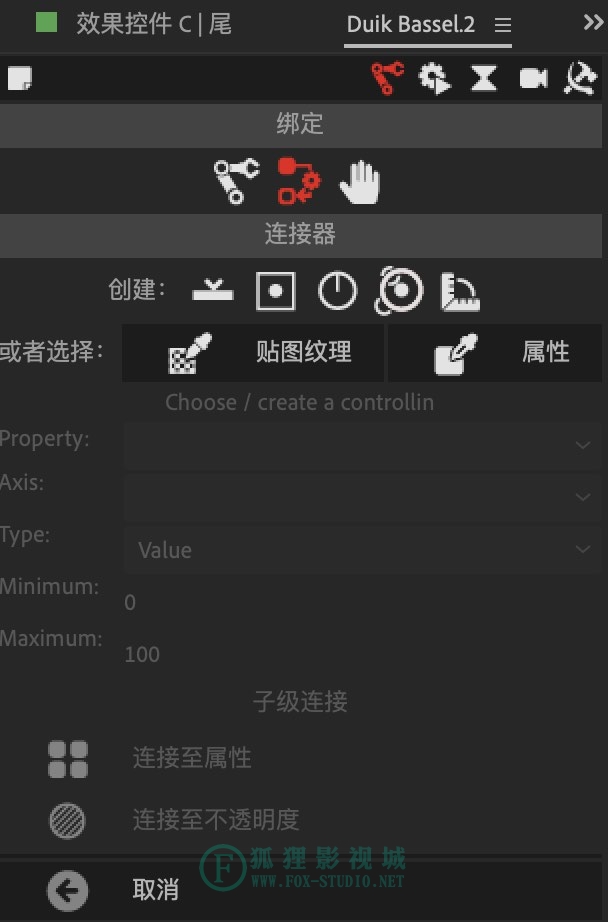

使用标准设置，您有比快速设置更多的选项操作，例如从合成链接到另一个合成，并且可以选择几乎所有属性作为控制器 （请参阅上面的连接器处理类型）。文章源自狐狸影视城-https://fox-studio.net/37069.html

1. 与 「快速设置」 中的第一步一样。为从属属性添加关键帧。
2. 可以通过以下两种方式选择设定主属性：
   • 在合成中选择主属性 （可以是任何图层的任何属性），然后点击连接器面板中 「属性」 按钮。面板中 「属性」 按钮下方的小字将变成所选择的主属性。
   • 可以使用 「控制器」 面板中提供的 4 个控制器之一 （滑块、2D 滑块、角度和空间效果器）。添加其一控制器，选择 「滑块」 图层，点击 「属性」 按钮即可。
3. 根据主属性的类型，在控制器面板中选择用于控制从属属性的类型 （Type）。
   • 选择主属性的值 （value） 或者速度 （Velocity） 来控制从属性。例如，使用速度可以非常有用得控制汽车天线如何根据汽车在 X 轴向位置的速度产生旋转。
   • 如果主属性选择的是颜色类型，则从属属性控制类型选择通道。
4. 设置主属性的最小值 （Minimum） 和最大值 （Maximum），一般默认。
5. 选择主属性连接从属属性的方法，有两种方式：
   • 连接至属性 （Connect to Properties）：主属性的变化映射到从属属性的变化上。
   • 连接至不透明度 （Connect to Opacities）：至少需要两个及以上的图层。通过主属性控制多个图层的不透明度依次交替的显示。非常适合用于设置嘴部的多个姿态的变化。

文章源自狐狸影视城-https://fox-studio.net/37069.html

完成以上操作后，就绑定好了主属性驱动从属属性的关联。可以通过调整主属性，从而得到从属属性的被动变化。文章源自狐狸影视城-https://fox-studio.net/37069.html

如果在完成关联后，需要调整从属属性上的关键帧。侧可以通过在主属性上禁用相应的连接器效果来临时停用连接器，从而调整从属属性。完成后再启用。文章源自狐狸影视城-https://fox-studio.net/37069.html

在实际动画制作时，往往需要一个控制器控制多个属性，或一个从属属性需要多个主属性控制。例如，眼球的运动，会受到头部控制器的上下左右影响，以及眼睛视线方向控制器影响。这就是一个从属属性受到多个控制器的影响例子。文章源自狐狸影视城-https://fox-studio.net/37069.html

有多种方法可以实现此目的，具体取决于从属属性的类型。文章源自狐狸影视城-https://fox-studio.net/37069.html

• 对于变换属性 （位置、缩放、旋转等），最简单的方法是为从属属性添加多个父级空对象，每个空对象使用表达式关联对应一个主控制器。每个主控制器的变换，影响对应空对象，在每个空对象中对参数进行不同的映射关系，进而通过不同比率影响具体的从属属性。
• 对于其他属性 （也包括变换），可以使用 Duik 中的 「添加列表」 工具，该工具在 「链接和约束」 面板中使用 （仅在标准和专家模式下可见，菜鸟模式下没有该选项）。只需选择属性，然后点击 「添加列表」 按钮，Duik 将为这个属性添加 5 个新属性的效果来控制原始值，最多允许 5 个连接 （如果为列表的其中一个属性再一次使用 「添加列表」 命令，则可以无限扩展数量）。
• 还有非属性值，例如蒙版和路径 （贝塞尔曲线路径）
  • 在 2018 版本中，则可能有些棘手，无法有效的使用表达式。只能通过对路径属性的关键帧做关联。要实现效果，可以复制一次路径，并尝试通过 「合并路径 （类似 AI 中的路径查找器，或 C4D 中的样条布尔）」，用两个或多个路径的混合来得到想要的形状。但这可能非常困难。
  • 在 2018 版本以上，则可以选中路径属性，为其添加 「添加骨骼 （链接和约束面板中）」。者会将组成路径的每个顶点 （包括顶点上的曲线控制手柄） 分别创建一个参考层，对图层的编辑就相当改变了路径的形状。

文章源自狐狸影视城-https://fox-studio.net/37069.html

演示效果请参考案例：AE Duik 角色表情绑定教程 – 三维透视感文章源自狐狸影视城-https://fox-studio.net/37069.html

文章源自狐狸影视城-https://fox-studio.net/37069.html

提供一个 B 站上的嘴部绑定视频演示，可以倍速播放查看制作流程。视频中使用的 Duik 不是最新版，原理相同。文章源自狐狸影视城-https://fox-studio.net/37069.html
